系统组成
周界报警系统是利用主动红外探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵者翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，并可进行联动摄像和录像。

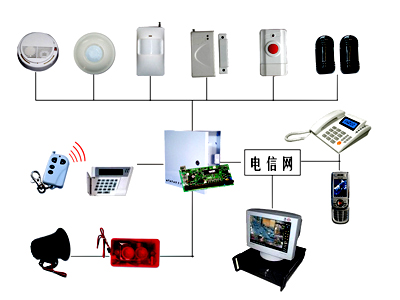

其系统构成图如下：
由上可见，小区的周界报警系统由前端、传输、中心三部分组成，以下就这三部分分别进行阐述。
前端
前端是由周界报警探测器组成，周界防护采用主动红外对射探测器。
对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域（图1）。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警（图2）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图3），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。
经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。
传输
从前端接收的各种报警信息利用通讯总线传输到控制中心主机的报警主机，整个报警系统采用独立开发的通信编码格式，并为其进行了适当地加密，从而保证整个系统在通讯上的安全与可靠，防止恶意的复制与侦测。从而保证报警信号有效，快速的传输到小区的报警中心。
中心
控制中心由控制主机及键盘组成。通过键盘对前端设备进行布/撤防，在布防期间，若发生非法入侵，当报警被触发时，键盘显示具体报警点，同时键盘和警号开始报警，发出声光告警，提示值班人员注意。主机上可设置模块化的联动输出干节点，可根据工程实际情况配置，用于触发探照灯开启和相应摄像机的开启，并同时进行录相。同时进行报警中心报警状态、报警时间记录。 |
